1、 蝶形彈簧的由來

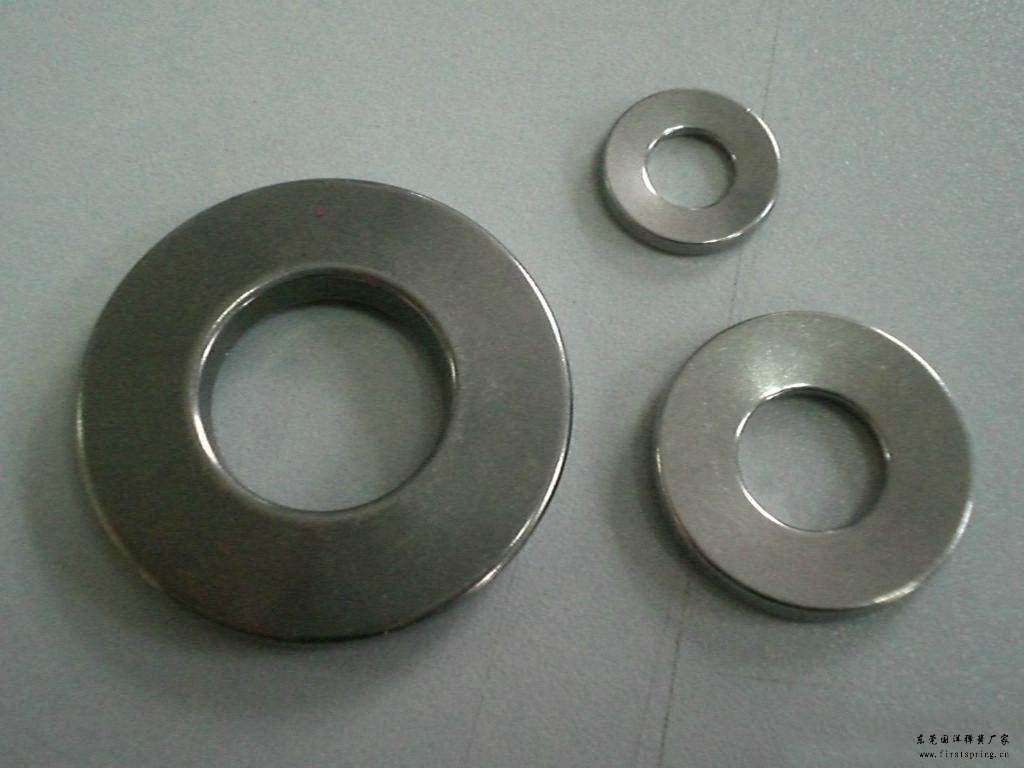

（1）碟形彈簧，又稱碟形彈簧墊圈，由法國碟形彈簧發明。它是由金屬片或鍛坯制成的帶截錐段的墊圈式彈簧。
2、 碟形彈簧的原理
（1）碟形彈簧是一種特殊的彈簧，在軸向上呈錐形，承受載荷。承受荷載變形后，儲存一定的勢能。當螺栓松動時，碟形彈簧釋放部分勢能，保持法蘭連接處的壓力滿足密封要求。碟形彈簧的應力分布由內向外均勻減小，可達到低行程、高補償力的效果。
3、 蝶形彈簧具有剛度高、減震能力強、能承受大載荷、變形小的特點，適用于軸向空間要求小的場合。
（1） 彈簧具有變剛度、大范圍非線性等特點。
（2） 同一碟形彈簧的不同組合可以使彈簧特性在很大范圍內發生變化。它可以采用對合與疊合相結合，也可以采用不同厚度和件數的組合。
（3） 疊加時，彈簧越多，載荷越大。
4、 蝶形彈簧的特點
（1）行程短，負荷大
（2）所需空間小
（3）組合使用方便
（4）維修更換方便
（5）經濟安全性高
（6）使用壽命長
5。蝶形彈簧應用
（1）在很大范圍內，碟形彈簧正在取代圓柱螺旋彈簧。常用于重型機械（如壓力機）和火炮、飛機等武器上，作為強力緩沖和阻尼彈簧，汽車、拖拉機離合器和安全閥的壓縮彈簧，以及汽車設備的儲能元件。
6、 蝶形彈簧的缺點：載荷偏差難以保證。
（1） 根據截面形狀的不同，碟形彈簧可分為三種類型：普通碟形彈簧（截面形狀為矩形）、徑向槽碟形彈簧和梯形截面碟形彈簧。普通碟形彈簧可分為有支承面彈簧和無支承面彈簧。帶徑向槽的碟形彈簧是在普通碟形彈簧的基礎上發展起來的，碟形彈簧沿徑向有多個均勻分布的槽。所述凹槽可以從所述內孔向所述外圓方向或從所述外圓向所述內控制方向打開。梯形截面碟形彈簧可分為兩種類型：內緣厚度大于外緣厚度和內緣厚度小于外緣厚度有兩種外圓厚度。
（2） 由于單碟簧的變形和載荷值不能滿足使用要求，因此可以成組使用，形成碟簧總成（柱）。典型的組合方式有：復合碟形彈簧、復合碟形彈簧和其他復合碟形彈簧。
7、 與圓柱螺旋彈簧相比，碟形彈簧具有以下特點：
（1）載荷-變形特性曲線是非線性的。
（2） 碟形彈簧為片狀，便于組裝。它可以用積木組裝和更換，便于維修。
（3） 徑向槽碟形彈簧具有零剛度特性。這種特性可用于要求彈簧力在一定變形范圍內保持穩定的情況。
（4） 碟形彈簧的減振性能不低于圓柱螺旋彈簧。當使用復合材料彈簧時，由于碟形彈簧之間的摩擦，碟形彈簧具有較大的阻尼，并耗散沖擊能量。
